高功率线性功放推动方案 国产TPA与干线放大器的选型与应用

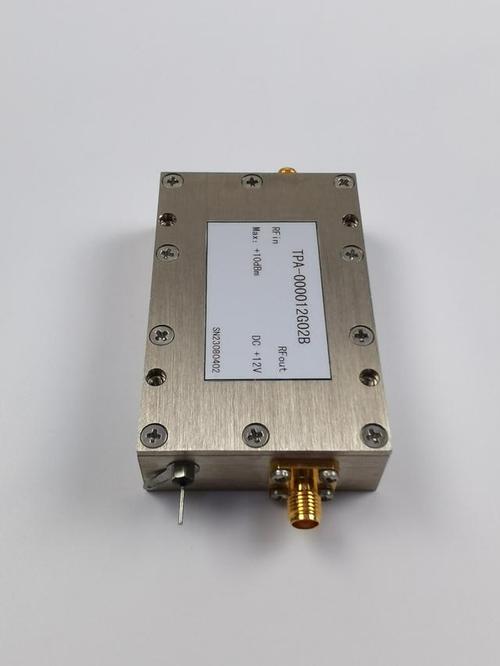

引言\n\n在现代无线通信、广播电视、雷达及测试测量系统中，高功率线性功放（SSPA）常处于信号链末端，负责将微弱信号放大至数十瓦甚至数百瓦级别。为保证最终输出信号具有优良的线性度（如低互调、低EVM），通常需要采用“推动级 + 末级”的多级放大架构。其中，推动级必须兼顾足够的增益、良好的线性度和适当的输出功率。国产功率放大器芯片（如TPA系列）以及国产化干线放大器逐步成熟，为高功率线性功放系统提供了高性价比的推动方案。\n\n## 一、为什么需要专门的推动级？\n\n高功率末级放大器往往工作在高增益压缩点回退状态（Back-off）以获得线性，此时其自身增益较低、输入所需驱动功率较高。例如，一个100W线性末级模块，在小信号增益为10 dB、回退6 dB工作时，需要约0.25W~1W的推动功率。而来自DAC或收发信机的信号通常在-10 dBm至0 dBm级别。若不设置推动级，直接由低功率源驱动末级，不仅线路损耗敏感，还容易引入非线性。因此，推动放大器需具备：\n\n- 足够的增益：典型为20 dB~40 dB。\n- 线性输出能力：三阶交调（IMD3）低，1 dB压缩点不宜过低。\n- 良好的稳定性与散热：推动级长期工作于持续功率模式。\n- 可控输出功率：配合ALC或前级衰减实现增益调节。\n\n## 二、国产TPA功率放大器在推动级中的角色\n\nTPA（通常指TriQuint/ Qorvo类的封装，国内有多家对标型号）系列原本为射频/微波通用增益模块，具备内部匹配50Ω、宽带、高线性度等特点。国产Pin-to-Pin兼容的TPA类放大器，虽然在电流密度、耐压及Thermal密度上与一线国际大厂有微小差异，但在成本、发货速度与技术支持上占优，已广泛应用于推高功率线性功放的中间级。\n\n以国内某国产功放为例：\n\n| 参数 | 典型值 |\n| --- | --- |\n| 频率范围 | 1 MHz ~ 1 GHz |\n| 增益 | 20 dB |\n| OIP3 | +45 dBm |\n| 输出P1dB | +30 dBm |\n| 工作电压 | 12 V ~ 15 V |\n\n此种芯片作为推动级的第一级小信号放大，可将-10 dBm输入抬升至+10 dBm线性输出，且拥有相当宽的背靠背设计余量。若单级增益不足，可将两级TPA级联实现更高总增益链。需要注意的是链路总噪声、P1dB叠加以及S22失配问题，应在高频段用隔离器或匹配电阻进行级间缓冲。\n\n## 三、干线放大器用于从TPA到大功率末级的桥接\n\n在广电、基站和集总式架构中，“干线放大器”最初指用于补偿长电缆或分配网络损耗的电缆放大器/干线延长IC/模块，如以及各类推挽功放模块，均可视为经典的高线性级联部件。但其实“高压干线组件”一词还被略多地本地化为干线功率放大器这一类模块，这类部件适合用于末尾级连接之前，或称MMIC/Transistor 之间的Bridge Amp。因此文中我们也默认可直接用宽带HF/VHF/UHF GaN类半导体放大器负责将前期TPA抬起来的十几dB跳到可推动“近100W或200W”FP (final PA），其该链条可以是传统发射机或电放通用的链: TX Drive（信号调解/初步混法) -> 多路DFE —— 但本章不是要拓展整个物理硬件综合科普渠道，是不适合替代经典Pre/Double-balanced Line Stage 的所谓 “Voltage Analog booster”。是统一电平扩大再到TOI特性的指标复用。重点仍然是基本类型的不同电路搭建：因有非平民视角可以直接对高功率Pre driver常见类型有push-pull构建推功：然而电流应有限推动，这就是 **Front-End/Distribution Driver Board (FE/DB)：单端正电源电压可指偏W / Feed =可以是为本地末 / Trunk Amplifiers —— TTA (按模拟长链称呼) 应逐步被整合模内达到与终连各级输出的AM–PM 一致极。如果我们非研究终端发射DX-局用的固态闭合可以比方向如与第1里的超短BF （BroadBand/Flex PA)不一样…总之文本很难100%标准化到工程学全书。只能保证大倾向性叙述用于科研通信一般目的）。\n\n总而言之——“推TPA->上小型Driver->过干块大型阻焊放级\
